Tutoriel : Diagnostic et micro-soudure d'une carte mère oxydée sur Xiaomi 15 Pro
Votre Xiaomi 15 Pro a pris l'eau ? Suivez le guide expert Mobile House : diagnostic thermique, micro-soudure, désoxydation et récupération de données.
Malgré la certification IP68 du Xiaomi 15 Pro, aucun smartphone n'est totalement invulnérable face à l'immersion prolongée, aux chocs ayant altéré les joints d'étanchéité ou aux liquides corrosifs comme l'eau de mer. Lorsqu'un liquide pénètre le châssis, l'oxydation attaque immédiatement les composants CMS (composants montés en surface) et crée des courts-circuits destructeurs sur la carte mère.
Dans ce tutoriel avancé, nos experts chez Mobile House vous détaillent le protocole complet de diagnostic électronique, de désoxydation et de micro-soudure pour sauver un Xiaomi 15 Pro tombé dans l'eau, tout en préservant l'intégralité de vos données personnelles.
1. Les gestes d'urgence avant toute intervention
Dès le contact avec un liquide, certains réflexes conditionnent la survie de votre smartphone :
- Éteignez immédiatement l'appareil et ne tentez surtout pas de le recharger : brancher le port USB-C sous tension accélère l'électrolyse et détruit irrémédiablement les pistes en cuivre.
- Bannissez le riz : cette méthode populaire est inefficace contre l'humidité interne et dépose de la poussière d'amidon corrosive.
- Déconnectez la batterie au plus vite en ouvrant la vitre arrière chauffée à 80°C pour stopper tout flux électrique.
2. Diagnostic électronique approfondi : caméra thermique et multimètre

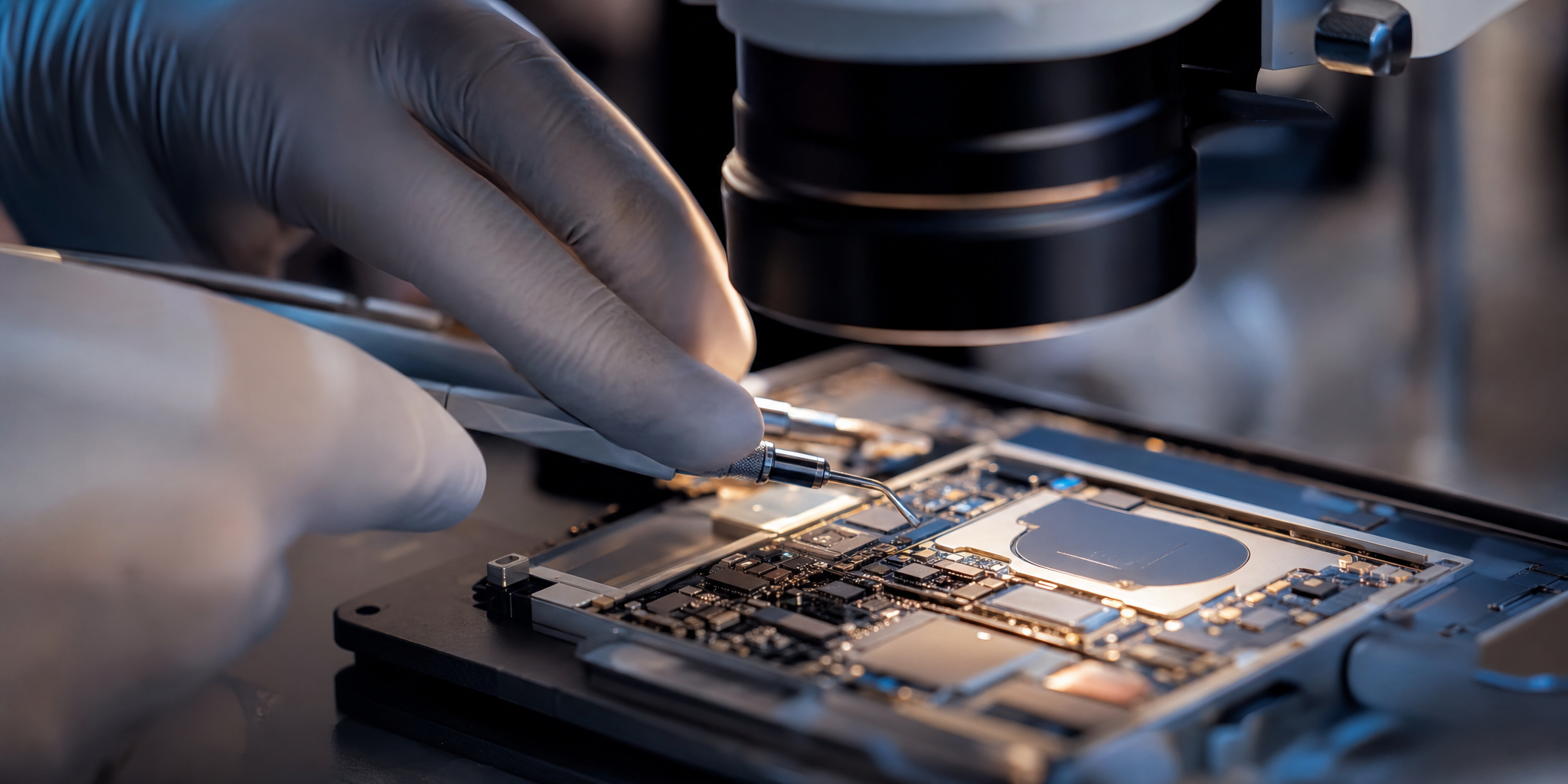

Une fois le Xiaomi 15 Pro désassemblé, l'équipe Mobile House place la carte mère sous microscope trinoculaire haute définition pour inspecter les traces de vert-de-gris et de corrosion, particulièrement autour des circuits intégrés de gestion d'énergie (PMIC).
Recherche de court-circuit sur les lignes principales
À l'aide d'un multimètre en mode diode, nous mesurons l'impédance sur les lignes d'alimentation critiques (VBAT, VDD_MAIN) :
- Une valeur proche de zéro indique un condensateur CMS ou une diode de protection en court-circuit franc à la masse.
- L'injection d'une faible tension (1V à 2V) couplée à une caméra thermique haute résolution permet de repérer instantanément le composant défaillant qui surchauffe anormalement.
3. Désoxydation par bain à ultrasons
Avant d'entamer la micro-soudure, la carte mère subit un nettoyage chimique de précision :
Nous plongeons le circuit imprimé dans un bac à ultrasons rempli d'alcool isopropanol à 99,9 % et d'un agent désoxydant professionnel. Les ondes éliminent les résidus minéraux sous les puces blindées (BGA) sans endommager les pistes délicates gravées en multicouches.
4. Micro-soudure de précision sur Xiaomi 15 Pro
Lorsque le composant fautif est identifié, la phase de micro-chirurgie électronique commence :
- Retrait au pistolet à air chaud régulé à 350°C avec buse fine et flux de soudure non corrosif pour isoler le condensateur détérioré.
- Nettoyage des pads de soudure avec de la tresse à dessouder en cuivre pur.
- Remplacement du composant par un composant d'origine aux caractéristiques identiques (tension, capacité, tolérance).
- Rebillage (Reballing) des puces BGA si l'oxydation s'est infiltrée directement sous les micro-billes d'étain.
5. Sauvegarde des données et garantie Mobile House
Chez Mobile House, notre priorité absolue lors d'une intervention sur carte mère oxydée est la préservation de vos données (photos, messages, applications bancaires). Une fois le circuit rétabli, une sauvegarde chiffrée complète est réalisée avant de procéder aux tests finaux (charge sans fil, capteurs photo Leica, connectivité 5G, écran AMOLED 120 Hz).
Chaque réparation par micro-soudure effectuée dans notre atelier de Lille Wazemmes bénéficie d'une garantie pièces et main-d'œuvre. Si votre Xiaomi 15 Pro ne s'allume plus ou présente des anomalies suite à un contact liquide, confiez votre appareil à nos techniciens spécialisés pour un diagnostic transparent et sécurisé.
